Gráficos de punto y figura: cómo leerlos, crearlos y operarlos

Los gráficos de punto y figura son una de las formas más antiguas de dibujar un mercado y siguen siendo una de las más claras. Eliminan el tiempo y el volumen, conservan solo los movimientos de precio lo bastante grandes como para importar, y convierten un gráfico ruidoso en una cuadrícula de X y O donde las rupturas son evidentes y las señales siguen reglas fijas. Esta guía explica cómo se construye el gráfico, cómo elegir el tamaño de caja y la reversión, los patrones de señal que conviene conocer, cómo proyectar objetivos de precio y dónde se queda corto el método. El constructor gratuito de abajo convierte cualquier lista de precios en un gráfico P&F con su objetivo de conteo.

Zeno en gráficos reales×

◆ Gráficos reales · Zeno en oro, Bitcoin y NAS1001 / 3

◆ Gráfico real · XAUUSD · 15M · Quantum Algo Zeno Gold

◆ Gráfico real · BTCUSDT perpetuo · 2H · Quantum Algo Zeno + Tidal Force

◆ Gráfico real · NAS100 CFD · 4H · Quantum Algo Zeno + Tidal Force

‹

›

Desliza o usa las flechas · 3 gráficos reales

Cada llamada de Zeno queda registrada en el historial público.Ver los planes de Zeno

¿Qué es un gráfico de punto y figura?

Un gráfico de punto y figura (gráfico P&F) registra movimientos de precio y nada más. No hay eje temporal ni volumen. Cuando el precio sube una cantidad definida, se añade una X a la columna actual; cuando baja una cantidad definida, se añade una O. Una columna de X muestra un rally y una columna de O muestra una caída. El gráfico solo pasa a una nueva columna cuando el precio revierte lo suficiente como para importar.

El método es más antiguo que las velas en los mercados occidentales. Los lectores de cinta de finales de los 1800s, en la época de Charles Dow, escribían precios en columnas de cifras para seguir la oferta y la demanda. Victor de Villiers formalizó el enfoque en los 1930s, y A.W. Cohen popularizó el gráfico de reversión de tres cajas en los 1940s y 1950s. Más tarde, el libro de Thomas Dorsey sobre el tema convirtió el P&F en la herramienta estándar de muchos técnicos de mercado de EE. UU., y todavía está integrado en plataformas como StockCharts y TradingView.

¿Por qué los traders todavía lo usan? Porque quitar el tiempo elimina la mayor parte del ruido. Una semana de movimiento lateral que llena un gráfico de velas puede no producir ninguna caja nueva en un gráfico P&F, mientras que una ruptura decisiva aparece como una columna que supera el máximo anterior. El soporte, la resistencia y la tendencia pasan a ser cuestión de contar cajas, no de juzgar mechas a simple vista.

¿Cómo se construye un gráfico de punto y figura?

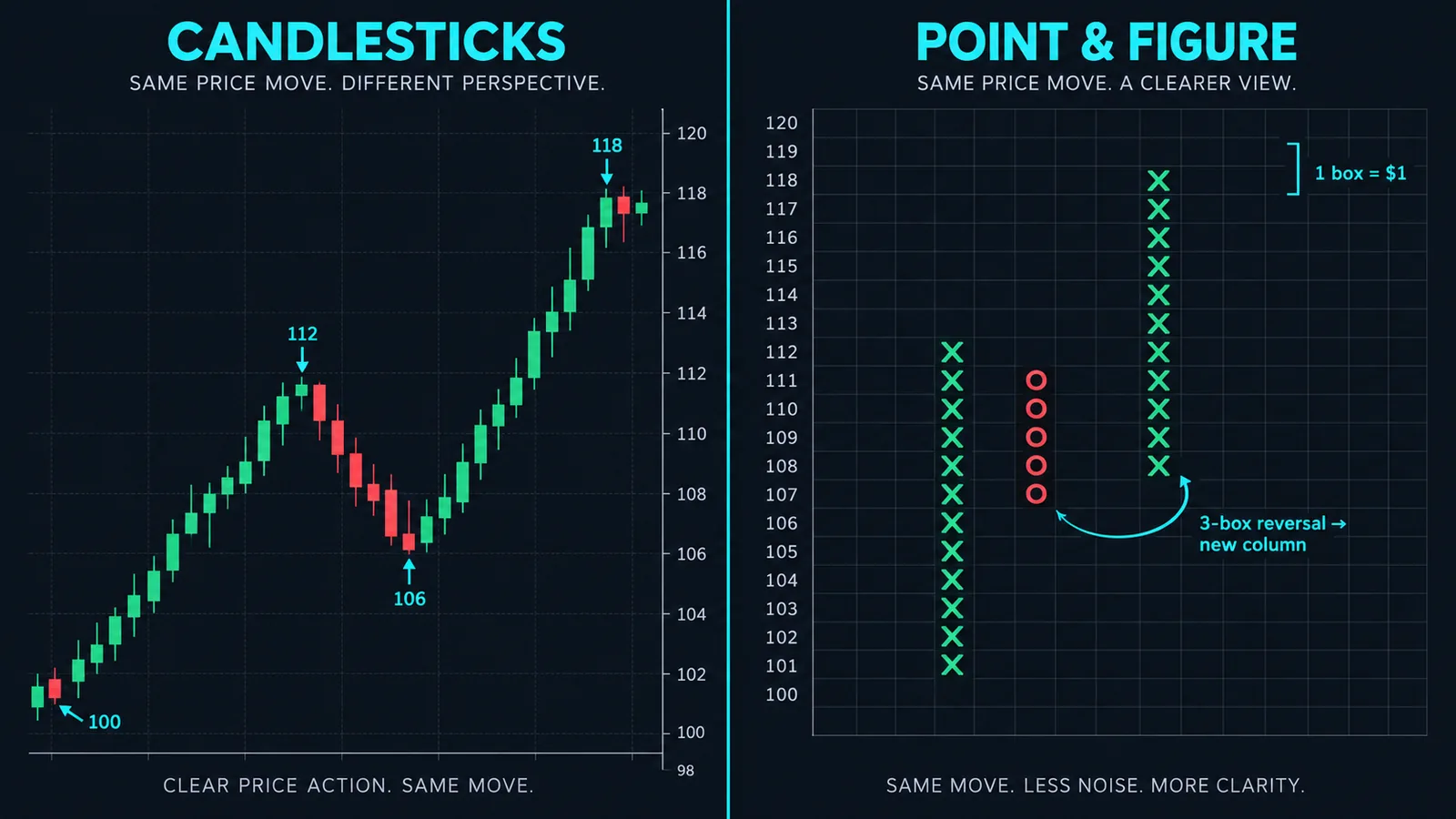

◆ Gráfico · cómo se construye un gráfico P&F

Dos ajustes definen cada gráfico P&F:

• Tamaño de caja: cuánto precio representa cada X u O. Con una caja de $1, una acción debe subir un dólar completo para añadir una X.
• Cantidad de reversión: cuántas cajas debe moverse el precio contra la columna actual antes de que empiece una nueva columna. El ajuste clásico es de tres cajas.

Las reglas de construcción son simples. Mientras el precio siga subiendo, añade una X por cada caja completa que avance. Si el precio baja, ignora el movimiento hasta que caiga por la cantidad de reversión (tres cajas con una caja de $1 significa $3). Luego desplázate una columna a la derecha y dibuja O hacia abajo desde una caja por debajo de la última X. Sigue añadiendo O mientras el precio cae; vuelve a X solo después de un rally de tres cajas desde la O más baja.

Un ejemplo trabajado con una caja de $1 y una reversión de 3 cajas: el precio sube de $100 a $108, lo que genera una columna de X desde $101 hasta $108. Baja a $106. Eso son solo dos cajas, así que no se dibuja nada. Luego cae a $104, una caída de cuatro cajas desde $108, por lo que se dibuja una nueva columna de O desde $107 hasta $104. Un rally de vuelta a $106 no basta (dos cajas desde $104); un rally hasta $107 sí, así que el gráfico pasa a una nueva columna X desde $105 hasta $107.

La mayoría de los gráficos usan precios de cierre, lo que mantiene el gráfico simple y evita reaccionar a picos intradía. Algunos traders usan en cambio el método máximo-mínimo: comprobar primero el máximo cuando se está en una columna X y primero el mínimo cuando se está en una columna O. El método máximo-mínimo reacciona más rápido y produce más cajas; el método de cierre produce menos señales y más limpias.

¿Cómo eliges el tamaño de caja y la reversión?

El tamaño de caja define la sensibilidad del gráfico. Si es demasiado pequeño, el gráfico se llena de columnas de dos o tres cajas que no significan nada; si es demasiado grande, puede tardar meses en imprimir una señal. Hay tres formas comunes de elegirlo:

La reversión de tres cajas es el estándar porque filtra la mayor parte del ruido y aun así reacciona a giros reales. Un gráfico de reversión de una caja es mucho más detallado y a veces se usa para trabajo de corto plazo o para contar zonas de congestión; una reversión de cinco cajas es muy lenta y encaja con el seguimiento de tendencias de largo plazo.

Una regla práctica: elige ajustes para que un retroceso normal en la tendencia actual quepa dentro de una reversión y un cambio genuino de tendencia no. Si cada pequeña caída imprime una nueva columna, la caja es demasiado pequeña. Si un cambio de tendencia evidente nunca aparece, es demasiado grande. La guía de ATR explica cómo medir la volatilidad normal para una caja basada en ATR.

¿Cuáles son las principales señales de compra y venta de punto y figura?

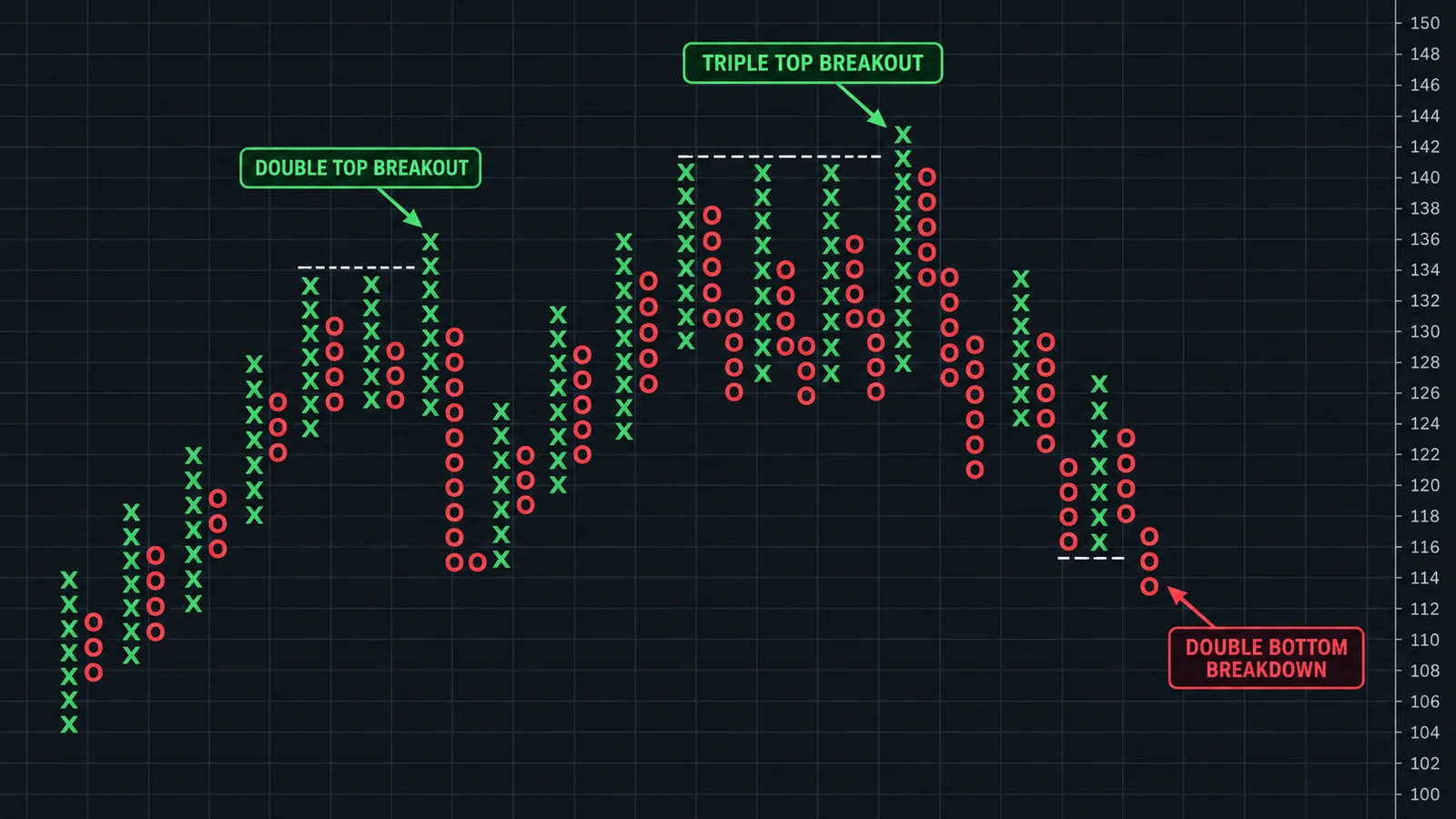

◆ Gráfico · las señales principales

Las señales P&F son objetivas: ocurren o no ocurren, y esa es una de las grandes fortalezas del método. Cada señal compara la columna actual con la columna anterior del mismo tipo.

Los patrones más anchos tienen más peso. Una ruptura de triple techo desde una base que lleva meses formándose es un evento más importante que una ruptura de doble techo después de tres columnas. Es la misma idea que los patrones de doble techo y rectángulo en gráficos de barras, pero en un gráfico P&F los niveles son exactos y nadie tiene que discutir dónde termina una mecha.

¿Cómo funcionan las líneas de tendencia en un gráfico de punto y figura?

Las líneas de tendencia P&F se dibujan a 45 grados, no ajustadas al precio. Como cada caja es un cuadrado, una línea de 45 grados sube una caja por columna. Eso también hace objetivas las líneas de tendencia:

• Línea de soporte alcista: se dibuja hacia arriba y a la derecha a 45 grados desde debajo de la O más baja de una caída, una vez que aparece una señal de compra. Mientras el precio se mantenga por encima de ella, la tendencia de largo plazo es alcista.
• Línea de resistencia bajista: se dibuja hacia abajo y a la derecha a 45 grados desde encima de la X más alta de un rally, una vez que aparece una señal de venta. Mientras el precio se mantenga por debajo de ella, la tendencia de largo plazo es bajista.

Muchos traders P&F solo toman señales de compra por encima de la línea de soporte alcista y solo toman señales de venta por debajo de la línea de resistencia bajista. Ese único filtro elimina muchas operaciones contra tendencia. Una ruptura de la línea no siempre significa una reversión inmediata, pero sí significa que la tendencia que justificaba la posición ya no está intacta.

Algunos paquetes de gráficos también dibujan líneas de tendencia internas y líneas de canal, pero las dos líneas de 45 grados concentran la mayor parte del valor. El índice de porcentaje alcista, el porcentaje de acciones de un índice que están en señales de compra P&F, usa la misma lógica para medir la amplitud de mercado, muy parecido a lo que hace el indicador de amplitud crypto para activos digitales.

¿Cómo fijas objetivos de precio con punto y figura?

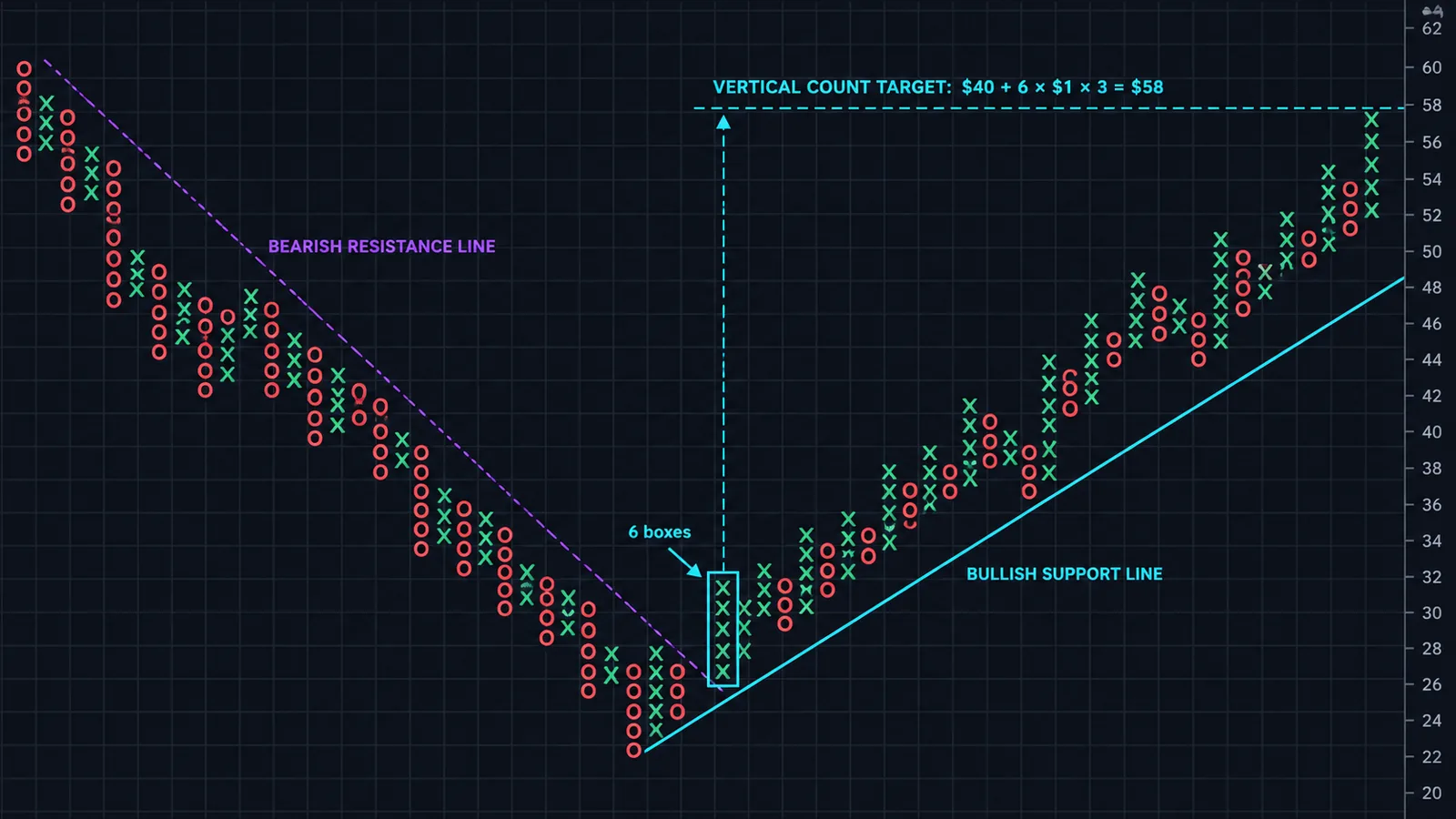

◆ Gráfico · líneas de tendencia y objetivos

Los gráficos P&F son famosos por sus objetivos de precio, llamados conteos. Hay dos métodos.

Conteo vertical

Toma la primera columna X que sube desde un mínimo (o la primera columna O desde un máximo), cuenta sus cajas y multiplica por el tamaño de caja y la reversión. Suma el resultado a la parte inferior de la columna para un objetivo alcista, o réstalo de la parte superior de la columna para un objetivo bajista.

Ejemplo: con una caja de $1 y una reversión de 3 cajas, la primera columna X desde un mínimo sube 6 cajas desde $40. El objetivo es $40 + 6 × $1 × 3 = $58. El conteo bajista de Dorsey usa dos tercios de la reversión para columnas O porque las caídas tienden a ser más rápidas y cortas, así que una columna O de 6 cajas desde $80 proyectaría $80 − 6 × $1 × 2 = $68.

Conteo horizontal

Cuenta el número de columnas a lo ancho de una base o zona de congestión, normalmente en la fila que tiene más cajas llenas, y luego multiplica por el tamaño de caja y la reversión. Súmalo al mínimo de la base para un objetivo alcista. La idea, heredada de Wyckoff, es que cuanto más tiempo construye una base un mercado, mayor es el movimiento que sigue.

Trata los conteos como guías, no como promesas. Funcionan mejor cuando coinciden con otros niveles, como máximos anteriores, extensiones Fibonacci o soporte y resistencia principales. Un conteo que se ha superado no es por sí mismo una señal de venta; es una razón para ajustar el riesgo.

Constructor de gráficos de punto y figura

Pega una lista de precios de cierre, del más antiguo al más reciente, y elige un tamaño de caja y una reversión. El constructor dibuja el gráfico con el método de cierre, informa si la última columna ha producido una ruptura de doble techo o una ruptura de doble suelo, y calcula un conteo vertical desde la última columna. Prueba a cambiar el tamaño de caja para ver cuánto depende de él la imagen.

¿Cómo operas con gráficos de punto y figura?

Un enfoque P&F simple y basado en reglas se ve así:

1. Define la tendencia con las líneas de 45 grados. Busca compras solo por encima de la línea de soporte alcista y ventas solo por debajo de la línea de resistencia bajista.
2. Espera una señal: una ruptura de doble o triple techo en una tendencia alcista, o los equivalentes bajistas en una tendencia bajista. Las bases más anchas son mejores.
3. Entra en la ruptura o en el retroceso. Las entradas en ruptura capturan cada movimiento, pero pagan el peor precio. Muchos traders esperan la siguiente reversión de 3 cajas contra la señal y entran allí, lo que mejora la entrada y la relación riesgo-beneficio.
4. Coloca el stop por debajo de la columna O que precedió a la ruptura, o en el nivel donde aparecería una señal de venta por doble suelo.
5. Usa el conteo como primer objetivo y arrastra el stop usando la parte inferior de cada nueva columna O mientras continúa la tendencia.

Como el stop y el objetivo se miden en cajas, la gestión del riesgo se vuelve directa. Si una operación arriesga cuatro cajas y el conteo proyecta doce, la relación riesgo-beneficio es de 3 a 1 antes de colocar la orden. Dimensiona la posición a partir de la distancia al stop, como explica la guía de tamaño de posición, para que una operación perdedora cueste la misma parte de tu cuenta sin importar el tamaño de caja.

P&F también funciona bien como filtro para otros métodos. Una configuración de retroceso en un gráfico de velas es más atractiva cuando el gráfico P&F del mismo mercado muestra una ruptura de doble techo reciente por encima de la línea de soporte alcista.

¿Cuáles son las limitaciones de los gráficos de punto y figura?

• Los ajustes lo cambian todo. Los mismos datos con una caja de $1 y una caja de $2 pueden mostrar señales distintas. No hay un tamaño de caja universalmente correcto, así que pruébalo en el mercado y el marco temporal que operas.
• Sin información temporal. No puedes ver cuánto tardó en formarse una columna, algo que importa para temporizar opciones o costes de mantener posiciones. Algunas plataformas escriben el número del mes en lugar de una X u O para conservar un registro aproximado.
• Sin volumen. Una ruptura con poco volumen se ve igual que una con mucho volumen. Combina P&F con una herramienta de volumen si la participación importa para tu método.
• Entradas tardías. Las señales necesitan cajas completas y reversiones, así que llegan después de que el movimiento haya empezado. Ese es el precio de filtrar el ruido.
• Señales falsas en rangos. En un mercado lateral, las señales de doble techo y doble suelo pueden alternarse. Las bases más anchas y el filtro de línea de tendencia reducen esto, pero no lo eliminan.

P&F es un filtro sobre la realidad, no una predicción. Usado con ajustes claros y el filtro de tendencia, ofrece algunas de las señales más limpias del análisis técnico; usado con ajustes aleatorios, ofrece ruido con aspecto limpio.

Punto y figura frente a velas, Renko y Kagi

Renko es el pariente más cercano: ambos ignoran el tiempo y usan una unidad de precio fija. La diferencia es que Renko dibuja un ladrillo por movimiento y necesita dos ladrillos para revertir, mientras que P&F apila movimientos en columnas y usa una cantidad de reversión explícita. Esa estructura de columnas es lo que hace posibles las rupturas de doble techo y los conteos. Heikin Ashi mantiene el tiempo y simplemente suaviza las velas.
